什么是測量型內窺鏡？顧名思義，測量型內窺鏡是指具有測量功能的內窺鏡，特別是指工業內窺鏡。就像人類總是向著更高更強的方向發展一樣，對檢測也是同樣，當人們能夠通過內窺鏡清晰地看到設備內部狀況后，又進一步希望內窺鏡不僅能夠幫助發現缺陷，還能夠輔助判斷缺陷的嚴重程度，這就需要知道缺陷的大小、面積、深度等具體數值，于是工業內窺鏡在“內窺”的同時，又有了“測量”的功能。

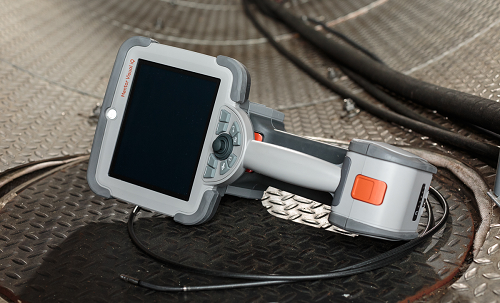

優質的測量型內窺鏡產品有哪些？這里為您推薦美國韋林 Mentor Visual iQ（MViQ）系列產品，因?yàn)檫@個系列的工業視頻內窺鏡產品，不僅圖像清晰度高，而且具有多種測量功能，選擇非常靈活。

單物鏡相位掃描三維立體測量

MViQ工業視頻內窺鏡搭載了先進的單物鏡相位掃描三維立體測量技術，使用先進的結構光技術，寬視野和大視深，允許測人員使用同一個鏡頭定位、測量和分析，從而避免退出、更換鏡頭，然后重新定位所必需的額外步驟。實際上，單物鏡相位掃描三維立體測量可“按需”提供精確的測量，同時節省時間和提高整體檢測效率。

優點：

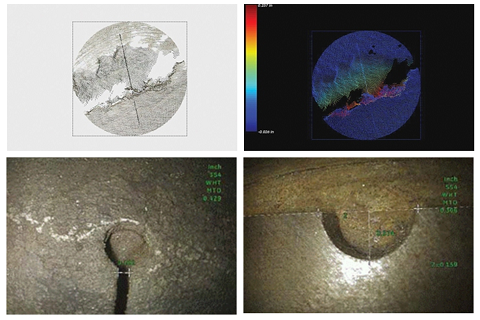

查看和操作3D點云圖，可實現表面形狀和測量正確性的詳細評估；

測量圖像的全屏觀看，可實現更高分辨率；

在不更換探頭和鏡頭的情況下進行導航、檢測和測量。

雙物鏡三維立體測量技術

2015年美國韋林進口內窺鏡MViQ引入了雙物鏡三維立體測量技術，在傳統立體測量的基礎上，采用更先進的校準和處理算法，以生成目標表面的完整3D點云表示，以供查看、操作和分析。

優點：

與傳統的立體或陰影測量相比，是更準確的、可重復的測量技術；

在水平和重復指示上提供比立體測量更好的匹配能力；

并排查看檢測圖像和3D點云，可實現高效的測量分析；

可以在一些有輕微移動的表面上測量。

立體測量

目前市場上也有不少工業內窺鏡品牌推出了支持傳統的立體測量技術的測量型內窺鏡，立體測量利用棱鏡從略微不同的視角獲得左、右立體圖像。檢測人員可以根據光標位置的左、右圖像中的表面點的匹配，來計算3D坐標和測量結果。該測量方法在具有有限計算能力的系統上很有用，但不提供3D點云，因此限制了檢測人員評估測量質量的能力。

比較測量

一種更傳統的2D測量技術，使用制造商或檢測人員預先放置的物理參考目標，進行測量。

以上為您介紹了韋林內窺鏡MViQ支持的測量方法，其中，單物鏡相位掃描三維立體測量法和雙物鏡三維立體測量技術都是業內先進的技術。此外，MViQ也支持通過Inspection Manager 等軟件對存儲圖像進行檢測后圖像測量和分析，在PC上處理也是可以的。MViQ是測量型內窺鏡中的佼佼者，不僅測量準確高效，而且操作非常方便。
